装配式EPC经典项目丨李江波装配式:从设计到交付使用仅用120天!

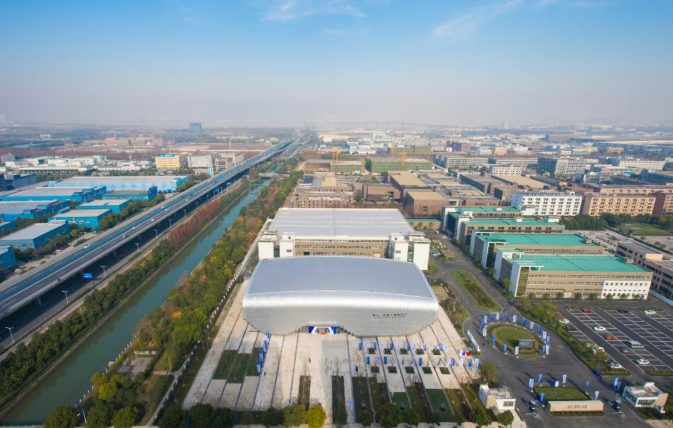

鸟瞰实景图


01项目概况及建设背景


1.项目名称:机器人小镇展示中心EPC工程总承包


2.建设地点:杭州市萧山经济技术开发区


3.建筑规模:总用地面积47706平方米,建筑面积6058平方米


4.工程承包单位:浙江省建筑设计研究院


项目总负责     李江波

项目负责人     沈米钢

设计负责人     王晓东

施工经理        唐洪川

质安经理        邹继涛

采购经理        陆 罡

造价经理        任 涛

资料专职        戴燕青

5.合同工期:120日历天(含室外工程)


6.项目竣工时间:2017年11月20日


萧山是浙江省机器人产业的先行区之一,具备深厚的产业基础,开发区的机器人小镇则是萧山机器人产业的领跑者。随着机器人事业的蓬勃发展,机器人小镇将越来越多的承担起打造全球机器人产业中心的重任。面对着新形势新挑战,机器人小镇的推广宣传也变得极为重要,展示中心的设计建造恰逢其时。


02展现EPC项目实施控制优势


在项目启动之前,浙江省建筑设计研究院进行了周密的总体策划,引入一些新颖的技术手段或思路,采取相应的解决办法。将EPC与BIM技术深度融合。在设计阶段引入参数化设计,快速直观展现建筑造型;利用BIM应用,提高设计成果质量,加快出图进度。施工时采用“双同步模式”,在BIM模型上整合进度、制度等管理信息,为项目保质提速。并在运维阶段,通过数字化信息管理,使BIM信息在项目全生命周期传递。


1.设计优化细节,保品质控成本


作为机器人论坛的主会场,本项目建设要求全过程均按一流的展馆标准进行设计和建造。项目整体造型独特,设计施工衔接难度大。


为了契合建筑场景,体现科技感和未来感,在工期极度紧张的情况下,并没有采用易于快速施工的方盒子造型,坚持用独特的造型赋予建筑新颖的创意,打造“智慧生命体”概念。方案设计阶段提前考虑施工阶段各分项协同施工的可能,细化施工组织方案,优化表皮幕墙结构,实现模块化,平面布局上考虑配合展览建筑布局的多变性。


我们需要解决由超短设计施工周期所带来的建筑细节上的各项技术难点问题。通过合理的结构计算,实现了双曲面屋面用钢量的优化,既缩短了工期又降低了造价。在屋面曲面与幕墙曲面的交接问题上,通过结构切角,来减少表皮幕墙与内墙之间的间距,从而减少表皮与实际墙面之间的空间,实现减少用钢量和空间利用最大化。表面幕墙板进行了模块化设计,化繁为简,最终幕墙仅有两种曲面版形式,便于工厂批量加工,加快生产速度,也得以节约材料成本。在亮化工程中,为了降低造价但又能达到最初设想的灯光效果,经过多轮比对,最终确定结合立面的竖向分割肋布置灯带,运用智能控制系统实现灯管的智能化控制。简化地面灯带设计,仅保留入口处地面电路板的灯光处理,保证照明及美观,又充分体现节能环保意识。


装配式EPC经典项目丨李江波装配式:从设计到交付使用仅用120天!

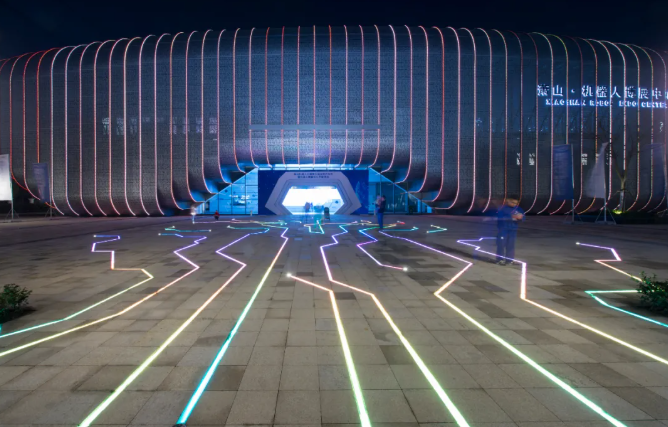

入口地面灯光效果


2.保障工期,设计施工优化双同步


由于第三届中国(杭州)国际机器人西湖论坛开幕迫在眉睫,作为主展区和主会场之一的机器人小镇展示中心,从设计到交付使用总工期只有120日历天。这是一项几乎“不可能完成”的任务,也是本项目面临的最大挑战。


在经过设计计算及优化后,结构底部取消桩基础,改用大开挖条形基础,通过缩短基础施工工期,为复杂的上部结构及高标准的精装修要求争取时间。上部结构形式采用全装配式钢结构,工厂进行预制,实现施工现场和预制工厂双线并行,进行生产及施工活动;钢结构主体和屋面维护结构完成后,室内装饰、内部二次布展与外表皮幕墙施工同时进行,有效缩短工期。外表面幕墙引入模数化,进行双表皮幕墙设计,提高装配率,加快施工进度。
